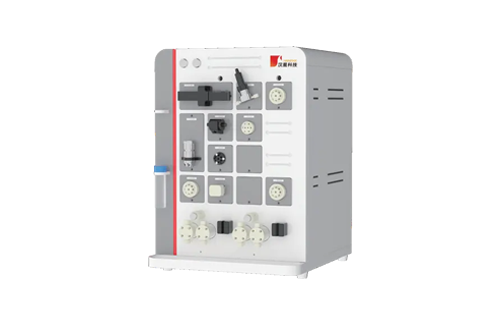

Bio-Lab® Laboratory
Chromatography System
Bio-Lab® 크로마토그래피 시스템은 한본(Hanbon)에서 자체 개발한 고효율, 고속, 고신뢰성의 자동 크로마토그래피 장치로, 마이크로그램에서 그램 단위까지 단백질, 폴리펩타이드, 핵산과 같은 생체 분자를 신속하게 정제하는 데 사용될 수 있습니다.
이 시스템은 모듈식 설계와 지능형 소프트웨어를 사용하며, 다양한 사양의 크로마토그래피 컬럼과 결합하여 실험실에서 다양한 생체 고분자의 정제 요구 사항을 충족합니다.
Bio-Lab® 크로마토그래피 시스템의 특징
- 고성능 시스템
- 고성능 펌프, 검출기, 믹서 및 다양한 제어 밸브가 우수한 정확성과 재현성을 제공하여 예상 결과를 신속하게 얻을 수 있도록 보장합니다.
- 모듈식 설계
- 모듈식 설계로 시스템 유지보수가 용이하며, 강력한 시스템 소프트웨어와 결합하여 유연한 구성 업그레이드를 통해 다중 사용자 로그인 모드를 지원합니다.
- 최적화된 유로
- 적층형 파이프라인 설계로 파이프라인의 데드 볼륨이 작고, 샘플과 접촉하는 모든 파이프라인 및 부품의 생체 적합성이 우수하여
단백질 활성을 완벽하게 보호합니다.
- 규정 준수
- 소프트웨어는 GLP/GMP 규정 및 FDA 21 CFR Part 11 요구사항을 준수합니다.
- 강력한 소프트웨어
- 소프트웨어는 완벽한 기능을 갖추고 있으며, 우수한 사용자 경험을 제공합니다. 또한 영어 인터페이스 전환이 가능하여
다단계 사용자 권한 및 완벽한 감사 추적 요구사항을 충족합니다.
Bio-Lab® Laboratory Chromatography System Specifications
Series configuration
| Model | Bio-Lab 30 | Bio-Lab 100 | Bio-Lab 150 | Bio-Lab 300 | |
| Mobile phase selection module | Inlet valve | 2 Channels | 2 Channels | 2 Channels | 4 Channels |
| Infusion module | Infusion pump | PEEK pump, made of biainert material, features self-flushing of the pump head and can provide excellent gradient accuracy and repeatability |
|||
| Flow velocity range | 0~30ml/min | 0~100ml/min | 0~150ml/min | 0~300ml/min | |
| Flow accuracy | ±1% | ±1% | ±1% | ±1% | |
| Gradient type | socralic, linear, and the gradient ratio can be modified online | ||||
| Mixer | 0.5/2mL | 0.5/2mL | 0.5/2mL | 5mL | |
| Injection module | Injection Valves | Automatic injection, software-controlled switching of Load, Inject and Waste functions, capable of quantitative loop injection |
|||
| Separation module | Column position valve | Supports forward/reverse flushing and Bypass functions | |||
| Detection module | UV Detector | Simultaneously detect any two wavelengths within the range of 190-400nm, with wavelength accuracy and repeatability: ±1nm |
|||
| Electrical conductivity detector | Detection range: 0.001-999.9mS/cm, accuracy ±2%, equipped with a temperature sensor | ||||
| pH Detector | Detection range: pH 0-14, accuracy ±0.05 | ||||
| Temperature sensor | Integrated on the conductivity detector, it can perform temperature compensation for pH and conductivity |
||||
| Data processing module | Chromatographic workstation | Pre-install the chromatography workstation | |||
| Computer | All-in-one computer, CPU i5, memory 28G, hard disk 1T | ||||
| System accessories | Back pressure valve (pressure limiter) | Provide a certain back pressure to the system | |||
| Toolkit | Including PEEK/PTFE tubing, installation manual, user manual, tubing joints, commonly used tools, etc. | ||||
| System external dimensions | Power | 1500W | 1500W | 1500W | 2000W |
| Dimensions (mm) | 450×585×604 | 450×585×604 | 450×585×604 | 616×544×673 | |
Bio-Lab600/1000 Configuration List
| Model | Bio-Lab 600 | Bio-Lab 1000 |
| Infusion pump | A//B pump Velocity range:4-600ml/min (Double pump superimposed column mode1‒1200ml/min） Velocity accuracy:±1.5% Scope of use:5%-95% Pressure range:0‒2MPa (20bar，290 psi) |
A/B pump Velocity range: 6~1000ml/mi (Double pump superimposed column mode12–2000ml/min). Velocity accuracy: ±1.5%. Scope of use: 5%-95% Pressure range: 0~1.5MPa (15bar, 218 psi). |
| AB pump inlet | Single pump 4 inlet; Double pumps total 8 intakes | |
| Bubble sensor | A maximum of three files are supported | |
| Pressure sensor | A, B pump after each one, one in front of the column, one after the column, a total of four, the detection range of 0-2MPa | |
| Bubble trap | Effective removal of bubbles from the system, optional online or offline; Bubble trap volume: 120ml | |
| Mixer | Mixing chamber volume: 10ml | |
| Column valve | Single column | |
| UV detector | 190~400nm, dual wavelength detection, wavelength accuracy ±1nm | |
| pH detector | Detection range: 2-12, accuracy ±0.1 | |
| Conductance detector | Detection range: 0.1~999.9mS/cm; Flow pool volume: Accuracy: ±3%, built-in temperature sensor, automatic conductance temperature compensation |
|
| Outlet valve | ≥4 exits | |
